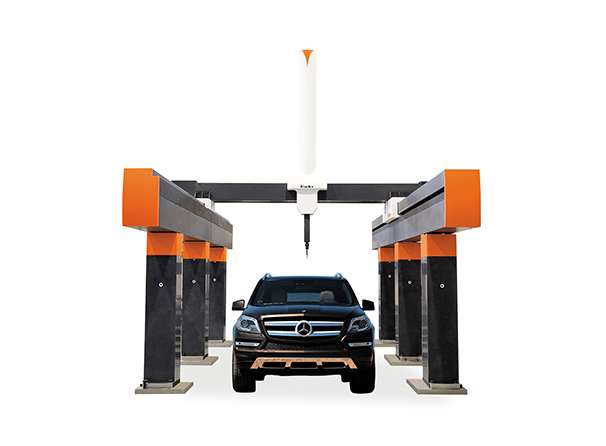

Navigator系列龙门式测量机

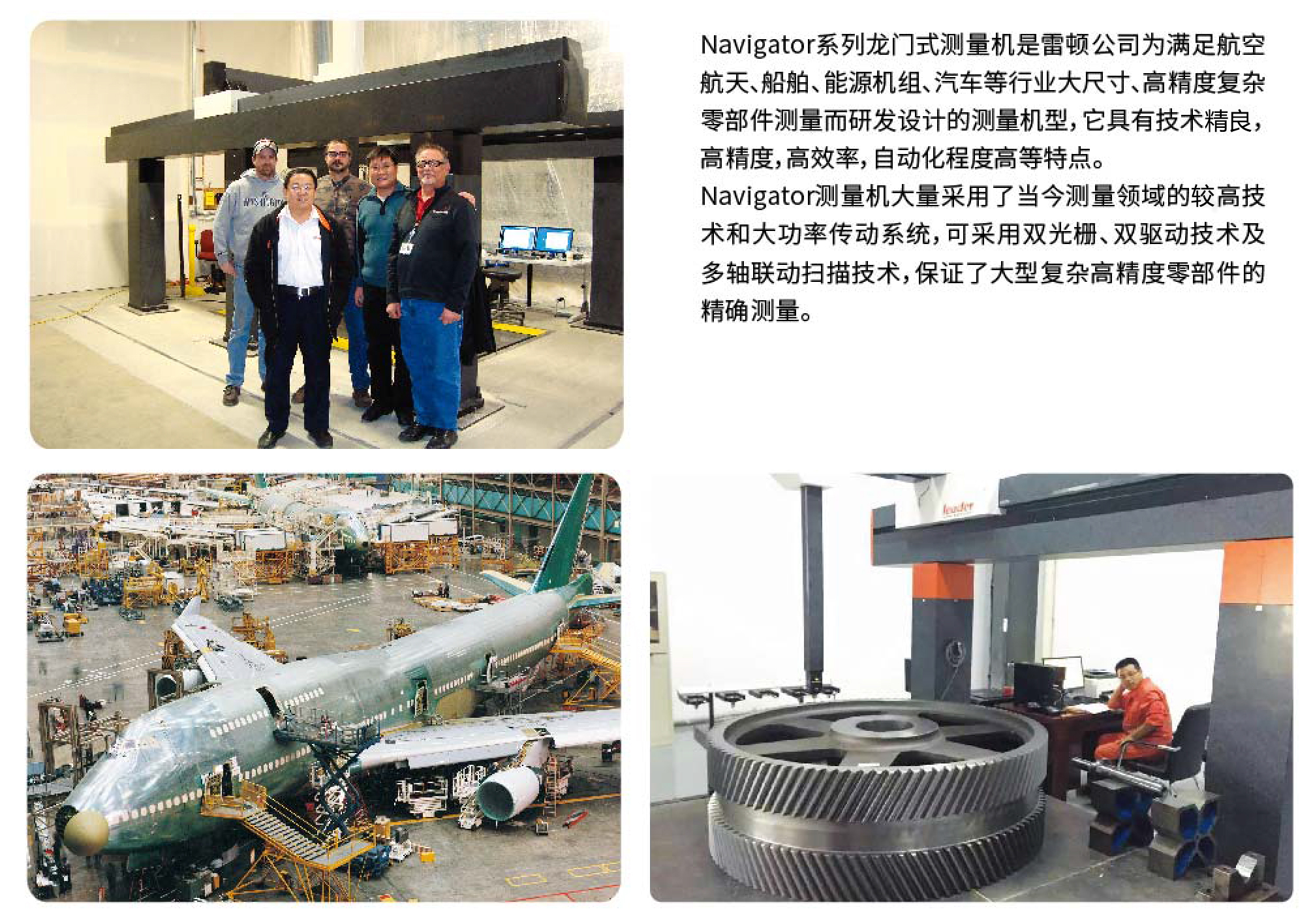

Navigator系列龙门式测量机是BWIN必赢公司为满足航空航天、船舶、能源机组、汽车等行业大尺寸、高精度复杂零部件测量而研发设计的测量机型,它具有技术精良,高精度,高效率,自动化程度高等特点。
Navigator测量机大量采用了当今测量领域的高技术和大功率传动系统,可采用双光栅、双驱动技术及多轴联动扫描技术,保证了大型复杂高精度零部件的精确测量。
型号 | 行程范围 | 主机外廓尺寸 | 允许工件尺寸 | 系统净重 | ||||||
---|---|---|---|---|---|---|---|---|---|---|
MODEL | STROKES | OVERALL SIZE | WORK ENVELOPE | WEIGHT | ||||||
X | Y | Z | Lx | Ly | Lz | Wx | Wy | Wz | ||
mm | mm | mm | mm | mm | mm | mm | mm | mm | kg | |
NCG203015 | 2000 | 3000 | 1500 | 3490 | 4770 | 4370 | 2350 | 3500 | 1690 | 9800 |
NCG204015 | 2000 | 4000 | 1500 | 3490 | 5770 | 4370 | 2350 | 4500 | 1690 | 10700 |
NCG205010 | 2000 | 5000 | 1500 | 3490 | 6770 | 4370 | 2350 | 5500 | 1690 | 13490 |
NCG20XX15 | 2000 | xx | 1500 | 3490 | xx | 4370 | 2350 | xx | 1690 | xx |
NCG253015 | 2500 | 3000 | 1500 | 3990 | 4700 | 4370 | 2850 | 3500 | 1690 | 9870 |
NCG254015 | 2500 | 4000 | 1500 | 3990 | 5770 | 4370 | 2850 | 4500 | 1690 | 10800 |
NCG255015 | 2500 | 5000 | 1500 | 3990 | 6770 | 4370 | 2850 | 5500 | 1690 | 13560 |
NCG25XX15 | 2500 | xx | 1500 | 3990 | xx | 4370 | 2850 | xx | 1690 | xx |
NCG203020 | 2000 | 3000 | 2000 | 3490 | 4770 | 5370 | 2350 | 3500 | 2100 | 9810 |
NCG20XX20 | 2000 | xx | 2000 | 3490 | xx | 5370 | 2350 | xx | 2100 | xx |
NCG255018 | 2500 | 5000 | 1800 | 3990 | 6770 | 4970 | 2850 | 5500 | 1950 | 14200 |
NCG256018 | 2500 | 6000 | 1800 | 3990 | 7770 | 4970 | 2850 | 6500 | 1950 | 15400 |
NCG253020 | 2500 | 3000 | 2000 | 3990 | 4770 | 5370 | 2850 | 3500 | 2100 | 10600 |
NCG25XX20 | 2500 | xx | 2000 | 3990 | xx | 5370 | 2850 | xx | 2100 | xx |
NCG306020 | 3000 | 6000 | 2000 | 4900 | 7770 | 5370 | 3350 | 6500 | 2100 | 16200 |
NCG30XX20 | 3000 | xx | 2000 | 4900 | xx | 5370 | 3350 | xx | 2100 | xx |
